電線管の基礎

C管（薄鋼電線管）とは？
施工方法・使用環境・注意点を施工管理者向けに解説

C管は、工場・倉庫・機械室などでよく使われる金属製の電線管です。材質や使いどころ、施工時に確認したいポイントを、電気に詳しくない人にもわかるように解説します。

この記事でわかること

C管とは何か
材質と構造
主な使用環境
施工方法と施工管理のポイント
注意点とよくある不具合
C管・E管・G管の違い

C管とは？

C管は、一般に薄鋼電線管と呼ばれる、薄い鋼板でできた電線管です。電線を保護しながら、建物や設備内の決められたルートに配線するために使われます。

ひとことで言うと
C管は、電線を「つぶれ・衝撃・人の接触」などから守り、整然と配線するための金属製の管です。

工場の設備増設工事、機械室、倉庫、天井内、露出配管などで見かける機会が多く、電気工事では代表的な配管材料の一つです。ねじ込み式の接続を基本とするため、管とボックス、カップリングなどを組み合わせて施工します。

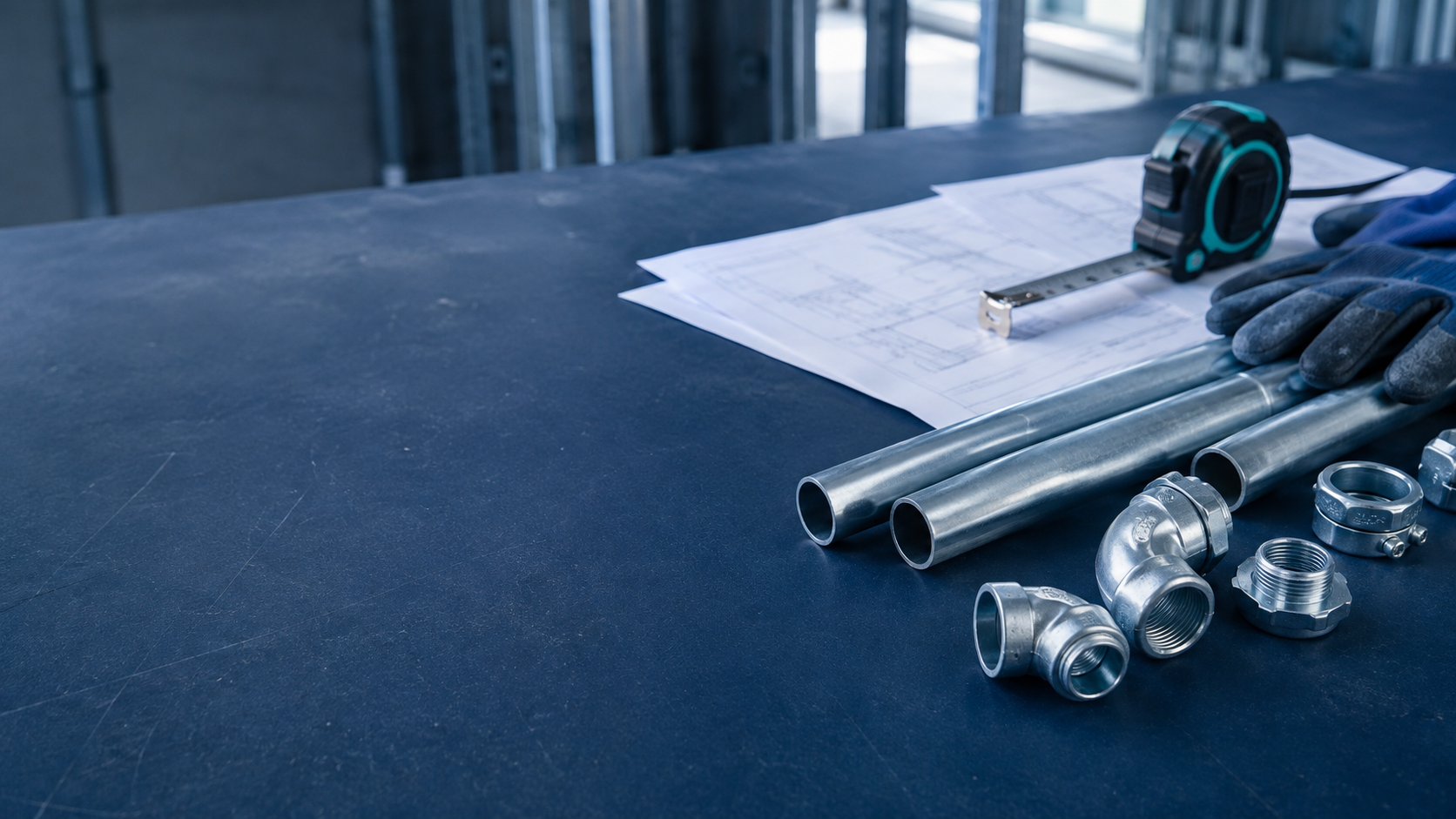

C管の材質と構造

C管の母材は鋼です。金属製であるため、合成樹脂製の電線管と比べて強度があり、露出した配線を物理的な衝撃から守りやすいことが特徴です。

管本体：鋼製の電線管
接続方法：ねじ加工部をカップリングやボックスへ接続する
代表的な付属品：カップリング、コネクタ、ブッシング、ロックナット、サドル、ボックスなど
確認事項：表面処理・防食性能・使用可能な環境は製品仕様で確認する

電線管工事では、管だけを見て終わりにしないことが大切です。管径に合った付属品が選定されているか、ねじ込みが不足していないか、引き入れる電線を傷つける鋭い部分が残っていないかまで確認します。

C管はどのような環境で使われる？

C管は、主に屋内の露出配管や乾燥した場所で採用されることが多い電線管です。特に工場では、設備へ向かう配線を見える状態で施工する場面が多くあります。

採用されやすい場所

工場内の設備増設・改修工事
機械室・電気室・ポンプ室
倉庫の露出配管
天井内や間仕切り壁内の配線
屋内の盤まわり・機器まわりの立下げ配管

屋外・湿気・腐食環境では要注意です。
雨が当たる場所、地中、結露しやすい場所、薬品や塩害の影響を受ける場所では、 C管をそのまま採用できるとは限りません。設計図書・特記仕様書・メーカー仕様を確認し、必要に応じて厚鋼電線管や合成樹脂管などを検討します。

C管の施工方法｜基本の流れ

C管工事は「管をつなぐ作業」と思われがちですが、実際は施工前のルート確認と、通線後まで見据えた納まりの確認が重要です。

1. 配管ルートを確認する

施工図と現場を照らし合わせ、梁・ダクト・配管・設備架台などとの干渉を確認します。特に工場改修では、既設設備や既設配管との取り合いを早い段階で確認することが重要です。

2. 管を切断し、切り口を処理する

必要な長さに切断した後、切り口のバリを確実に取ります。バリが残ると、通線時に電線の被覆を傷つける原因になります。

3. カップリング・コネクタで確実に接続する

管同士はカップリング、ボックスとの接続はコネクタなどを用いて固定します。ねじ込み不足やロックナットの締め忘れは、緩みや導通不良につながるため注意が必要です。

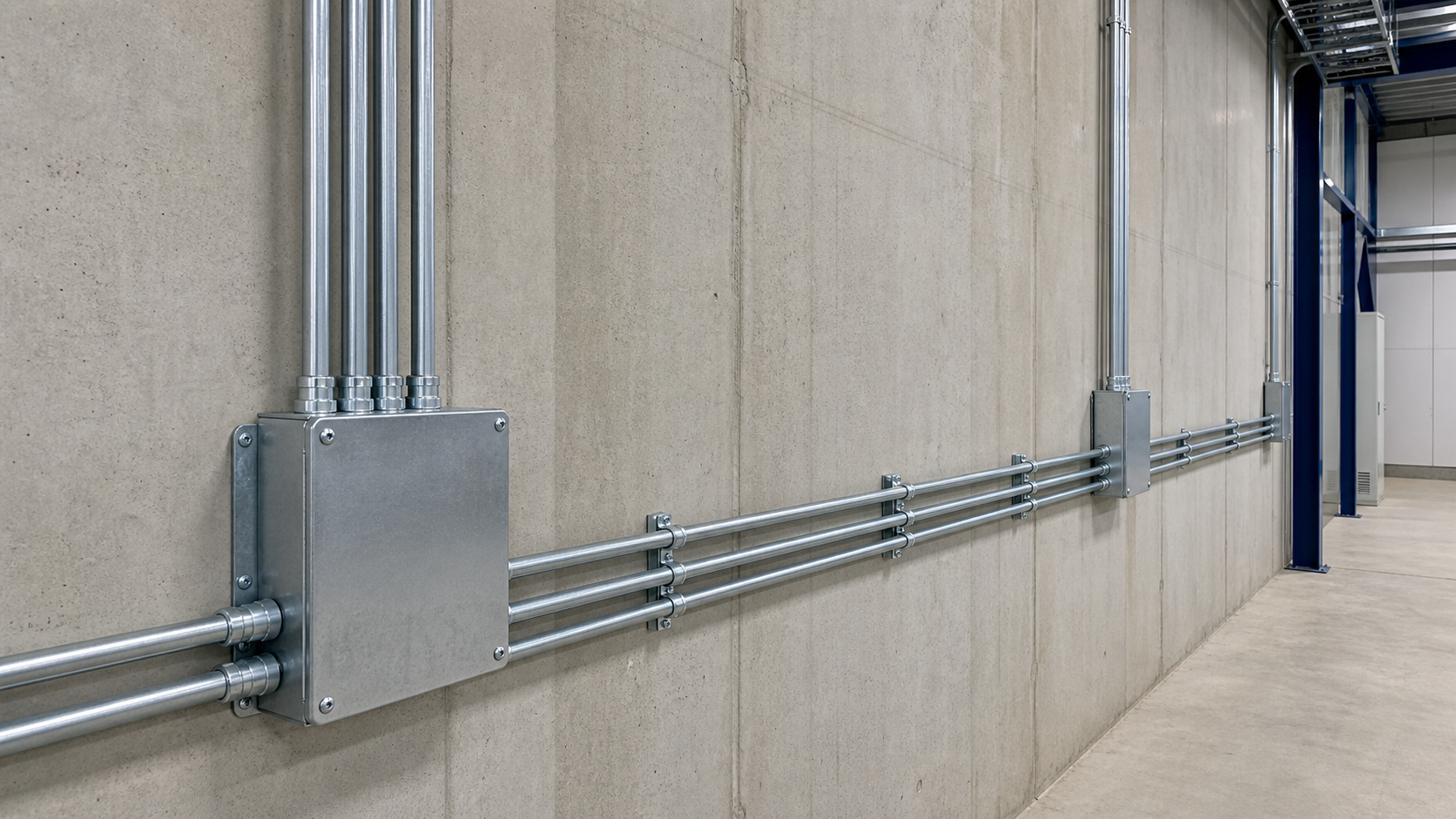

4. 電線管を支持する｜間隔だけでなく「支持位置」が重要

C管を含む金属管は、配管がたるんだり振動したりしないよう、サドルや吊りボルトなどで確実に支持します。一般的な公共工事仕様書では、金属管の支持間隔は2m以下とされています。ただし実際の施工では、「2mごとに付ければよい」と考えるだけでは不十分です。

基本の考え方
支持は、配管の重さを支えるためだけのものではありません。
接続部の緩み、ボックスへの負担、振動、見栄えの悪化、他工種との接触を防ぐ役割があります。

支持を入れたい主な位置

配管の端部：盤・ボックス・機器へ接続する直前は、荷重が接続部へ集中しやすいため支持する
ボックス接続部の近く：一般的には管端や接続点から0.5m以内を目安に固定する
曲がり部分の前後：曲げた箇所は配管が振れやすく、通線時にも力が加わりやすい
長い直線区間：支持間隔が2mを超えないよう、配管ルートに沿って配置する
立上り・立下り部分：垂直配管は重量が下側へかかるため、固定状態を特に確認する
振動がある機器の近く：ポンプ、送風機、加工機などの近くでは、振動が配管へ伝わらない納まりを検討する

施工管理者が現場で確認するポイント

確認ポイント	見る場所	確認する理由
支持間隔	直線部分全体	配管のたるみ・振れを防ぐ
端部の支持	盤、ボックス、機器の接続部	接続部へ荷重が集中することを防ぐ
支持材の固定先	躯体、軽量鉄骨、設備架台など	固定先の強度不足や、他工種材への誤固定を防ぐ
サドルの締付状態	サドル・吊り金物	締めすぎによる管の変形、緩みによる振動を防ぐ
他工種との離隔	ダクト、配管、点検口、設備機器	振動接触・点検不能・将来の改修障害を防ぐ

固定先の確認も重要です。
支持金物が付いていても、薄い下地や強度が不明な部分へ固定されていると、配管の重さや振動で緩むおそれがあります。躯体へのアンカー施工、吊りボルトの固定位置、既設架台を利用する場合の可否は、施工前に確認しましょう。

工場の改修工事では、既設配管に「後から1本だけ追加する」ことも多くあります。その際は既設配管へ安易に抱き合わせるのではなく、支持方法・荷重・保守スペースを確認し、必要に応じて独立した支持を計画することが大切です。

支持金物は、配管の見栄えを整える仕上げ要素でもあります。高さ、通り、サドルの向きがそろっていると、施工品質が伝わりやすく、完成検査や施工写真でも確認しやすくなります。

5. 通線前に管内を確認する

通線前には、管内に切粉・水分・異物が残っていないか確認します。ルートが長い場合や曲がりが多い場合は、通線の可否を早めに検討します。

施工管理で確認したい注意点

確認項目	チェックする内容	不具合の例
管径	電線本数・太さに対して適切か	通線できない、電線が傷つく
管端部	バリ取り・ブッシングの有無	被覆損傷、地絡事故
接続部	ねじ込み・ロックナットの締付状態	緩み、導通不良
支持	支持位置・間隔・固定状態	たるみ、振動、見栄え不良
他工種との干渉	ダクト・配管・点検口との取り合い	手戻り、点検不能
環境条件	水分・腐食・屋外使用への適合性	早期腐食、劣化

施工写真を残す場合は、配管ルート全体、支持状況、ボックス接続部、盤への引込部などを、近景と遠景の両方で撮影すると後から確認しやすくなります。

C管・E管・G管の違い

金属製の電線管は、使用環境や必要な強度に応じて種類を使い分けます。最終的な選定は設計図書と特記仕様書を優先してください。

種類	特徴	主な使用イメージ
C管薄鋼電線管	比較的薄い鋼製。ねじ込み式で接続する。	屋内の露出配管、工場、機械室、天井内など
E管ねじなし電線管	ねじを切らず、専用付属品で接続する。	屋内配管など。施工条件・使用材料を確認する。
G管厚鋼電線管	厚みがあり、機械的強度が求められる場所に適する。	屋外、地中、コンクリート埋設などで検討される。
